Placile Asus ProArt B550 / B660 / X570 / Z690 – Baza creatorilor de continut cand vine vorba de conectivitate si stabilitate

Asus a introdus seria de placi de baza ProArt de cand cu chipsetul Z490 ( vezi review ). Aceasta serie are ca principali rivali pe cei de la Gigabyte cu a lor serie Vision D/G sau Aero G ( vezi material cu Z690 ). Seria ProArt a ajuns sa aiba prezent cate un model pentru fiecare chipset la fiecare lansare de placi de baza, indiferent ca este vorba de AMD sau Intel.



Acest material va fi o prezentare generala pentru 4 modele de placi de baza din serie. Doua dintre acestea au fost deja prezentate, este vorba despre B550 ( vezi material ) si X570 ( vezi material ). Modelele ProArt Z690 Creator si B660 Creator sunt placi noi lansate care vor fi prezentate in randurile ce urmeaza.



OLYMPUS DIGITAL CAMERA



ProArt Creator reprezinta o serie de placi de baza nisate ( exact ca si monitoarele lor ), acestea se adreseaza creatorilor de continut. Mai exact, fotografi, videografi, arhitecti, graficieni care au nevoie de un desktop nou pentru lucru se pot baza pe o astfel de placa de baza sa le ofere tot ce au nevoie. Testand 4-5 modele de ProArt pana acum pot identifica foarte usor functiile cheie pe care aceste placi de baza il ofera creatorilor.



OLYMPUS DIGITAL CAMERA



Top motive pentru care sa alegi o placa ProArt:



  • Constructie din componente de top testate pentru functionare 24/7 ( exact ce oferea seria TUF de la Z87 incoace );
  • Stabilitatea de utilizare si overclock este garantata de VRM-uri cu pana la 17 faze directe ( ProArt Z690 ). Indiferent ca vrei procesor AMD sau Intel poti sa te bazezi ca placile vor face fata oricarui tip de utilizare/overclock casnic.
  • Conectivitate  – Fie ca vorbim de porturi fizice ( USB, Thunderbolt, Retea ) sau de wireless ( WiFi 6/ WiFi 6E  si Bluetooth ), aceste placi vin cu cei mai noi conectori din fiecare standard. Te poti baza pe conectivitate rapida si stabila ( lucru confirmat si de experienta proprie ).
  • Optiuni de stocare extinse – Se pot conecta 3 SSD-uri M.2 alaturi de 6-8 discuri mecanice care merg in tandem fara probleme.
  • Design placut – Toate placile vin cu headere RGB, dar nu au led-uri pe acestea absolut deloc. Design-ul cu tema de culori negru-auriu ajuta si ea la aspectul exterior.



Prezentare placi



Chipseturile B550/B660/X670 si Z690 in varianta ProArt sunt construite in jurul nevoilor de conectivitate si performanta ale creatorilor de continut. Pe langa asta aceste placi de baza demonstreaza ca hardware-ul poate arata bine si fara RGB.





B550



B550 este mezinul familiei ProArt cand vine vorba de chipset-uri AMD, l-am testat recent ( vezi review ), dar il voi mai prezenta pe scurt odata cu restul.





Specificatii cheie Asus B550 Pro Creator



  • Suporta procesoarele Ryzen 2000/3000/4000 si 5000 ( APU si CPU );
  • Socket: AM4;
  • Suporta memorie RAM dual-channel DDR4 pana la 4866 Mhz ( O.C )  – 4 DIMM-uri ( maxim 128 GB );
  • Suport pentru memorie RAM ECC;
  • VRM cu 14 faze directe;
  • Conexiune Retea 2 x 2.5 GbE;
  • Conectivitate: HDMI 2.1, Display Port 1.2,  4 x USB 3.2 A + 2 x USB C 3.2 + 2 x 2.0 si porturi audio;
  • 7 Headere cu 4 pini pentru ventilatoare;
  • Certificare pentru Tunderbolt 4 ( 2 porturi );
  • 2 x PCIe ( 16X + 8X );
  • Realtek  S1220A Codec CODEC;
  • 2 sloturi M.2 NVMe PCI-E 4.0 +  3.0;
  • 6 porturi SATA 3.0;
  • Chipsetul suporta RAID 0/1/5 si 10;
  • Format ATX (30.5 cm x 24.4 cm ).



Inspectie Vizuala





Conectivitatea lui B550 este una excelenta si am fost placut surprins sa vad dual 2.5 GbE pe un chipset middle end.

Acest B550 nu vine cu WiFi, dar in rest are de toate.

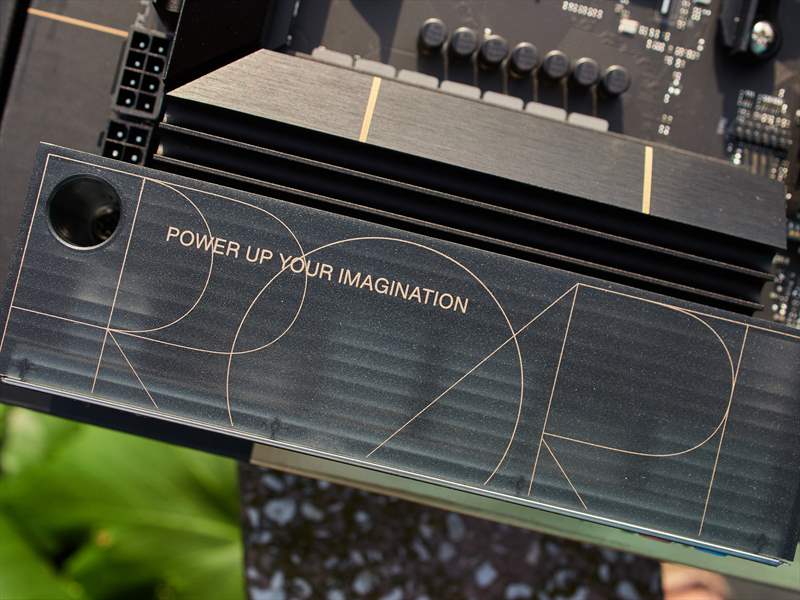

VRM-ul de pe B550 este unul solid cu o racire pasiva masiva.

Cu aceasta racire serioasa VRM-urile vor face fata la overclock alaturi de un 5950X ( vezi review ) sau procesoare mai putin performante.

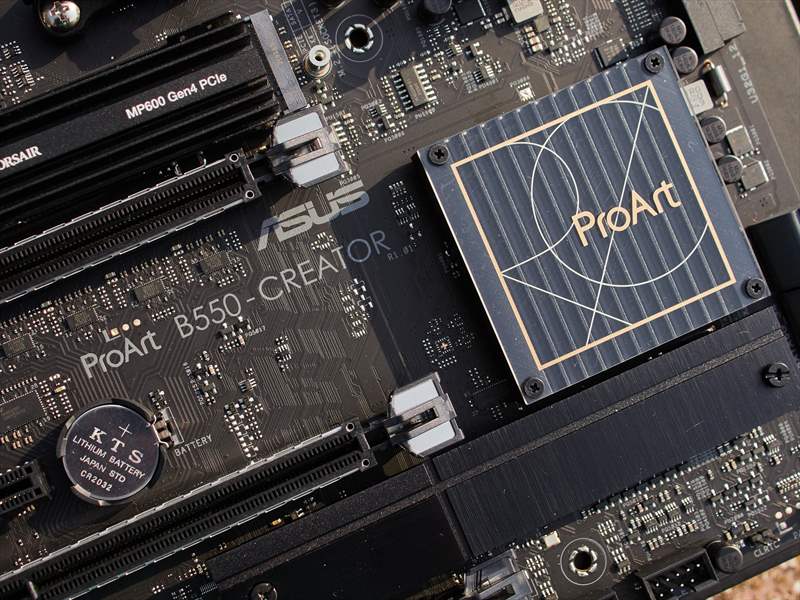

B550 ProArt vine cu prinderi de SSD M.2 fara surub ( printre primele placi de baza testate cu asa ceva ).

Pe partea de conectori si headere interne acest B550 vine cu un sortiment cuprinzator.

Iata si ProArt B550 in toata frumusetea sa.

Placa are numai 2 sloturi M.2 ( PCIe 4.0 + 3.0 ).







X570



Specificatii cheie Asus X570 Pro Creator



  • Suporta procesoarele Ryzen 2000/3000/4000 si 5000 ( APU si CPU );
  • Socket: AM4;
  • Suporta memorie RAM dual-channel DDR4 pana la 5100 Mhz ( O.C )  – 4 DIMM-uri ( maxim 128 GB );
  • Suport pentru memorie RAM ECC;
  • VRM cu 16 faze directe;
  • Conexiune Retea: 1 x 10 GbE + 1 x 2.5 GbE ( Marvell AQtion AQC113CS 10Gb Ethernet + I225-V 2.5Gb Ethernet );
  • Conectivitate: HDMI 2.1, Display Port 1.2,  4 x USB 3.2 A + 4 x USB A 3.2 Gen 1 + 2 x Thunderbolt 4 si porturi audio;
  • 8 Headere cu 4 pini pentru ventilatoare;
  • 3 x PCIe ( 16X + 8X + 4X );
  • Interfata Audio Realtek S1220A 7.1;
  • 3 sloturi M.2 NVMe PCI-E 4.0;
  • 6 porturi SATA 3.0;
  • Chipsetul suporta RAID 0/1/5 si 10;
  • Suport pentru Windows 11;
  • Format ATX (30.5 cm x 24.4 cm ).



Inspectie Vizuala



Spre deosebire de ProArt B550, X570 Creator vine cu retea 10 GbE pentru NAS-urile performante alaturi de WiFi 6E si mai multe USB-uri.

Exista si 6 porturi SATA 3 pentru HDD mecanice si SSD-uri.

ProArt X570 Creator vine cu 3 M.2-uri de tip PCIe 4.0 pentru stocare ultra rapid

Sabrent 4 Plus ( vezi review ) este un SSD merituos pentru aceasta placa.

Toate cele trei SSD-uri sunt racite pasiv pentru ca majoritatea unitatilor PCIe 4.0 se incing tare.

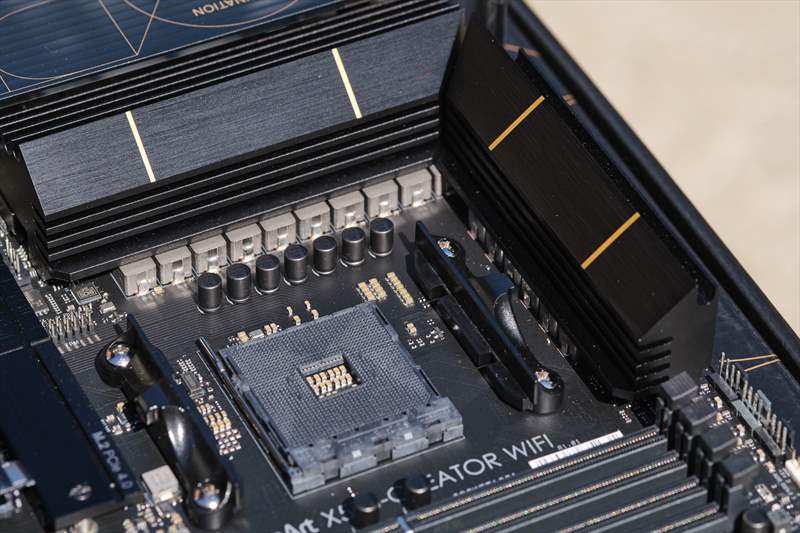

VRM-ul cu 16 faze directe este unul mare si racit pasiv cu niste radiatoare pe masura.

Aceasta placa poate tine in overclock un 5950X fara probleme aproape de 5 GHz sau 5900X.

Mufele interne si headerele de FAN/RGB si USB sunt prezente intr-un numar mare.

Se pot conecta 6 ventilatoare alaturi de un header USB Type-C pentru partea din fata a carcasei.

Asa arata ProArt X570 din fata. O placa de baza aratoasa si impunatoare.



B660





Specificatii cheie Asus B660 Pro Creator



  • Suporta procesoarele Intel Alder Lake ( Generatia a 12-a );
  • Socket: LGA1700;
  • Suporta memorie RAM dual-channel DDR4 pana la 5333 Mhz ( O.C )  – 4 DIMM-uri ( maxim 128 GB );
  • VRM cu 13 faze directe – gata de 50A;
  • Conexiune Retea: 1 x 2.5 GbE + 1 GbE;
  • Conectivitate: HDMI 2.1, Display Port 1.2,  4 x USB 3.2 A + 4 x USB A 2.0 + USB-C Type C + porturi audio;
  • 7 Headere cu 4 pini pentru ventilatoare;
  • 2 x PCIe ( 16X + 8X );
  • Interfata Audio Realtek S1220A 7.1;
  • 2 sloturi M.2 NVMe PCI-E 4.0 + 1 x PCIe 3.0;
  • 4 porturi SATA 3.0;
  • Chipsetul suporta RAID 0/1/5 si 10;
  • Suport pentru Windows 11;
  • Format ATX (30.5 cm x 24.4 cm ).



Inspectie Vizuala



Cam asta se afla in cutia ProArt B660 Creator.

Partea de conectivitate este decenta si aproape similara cu ProArt B550.

Sunt prezente suficiente USB-uri, dar fata de B550 nu exista Thunderbolt 4 si 2 x 2.5 GbE.

Si pe partea de USB acest B660 nu are atat de multe porturi in spate.

Iata si cele 4 porturi SATA 3.

Cam asa arata de aproape VRM-ul cu 13 faze directe.

Acesta este racit cu un radiator din metal solid si sunt mari sanse sa ofere performanta buna ( exact ca la B550 ).

Sloturile M.2 sunt in numar de 3 si suport PCIe 4.0 ( 2 din ele ) si unul PCIe 3.0.

Langa bateria de BIOS se poate observa si un slot M.2 pentru o placa de Wi-Fi care se poate adauga ulterior.

Asa arata ProArt B660 in toata splendoarea sa.

O placa de baza aratoasa fara strop de RGB.

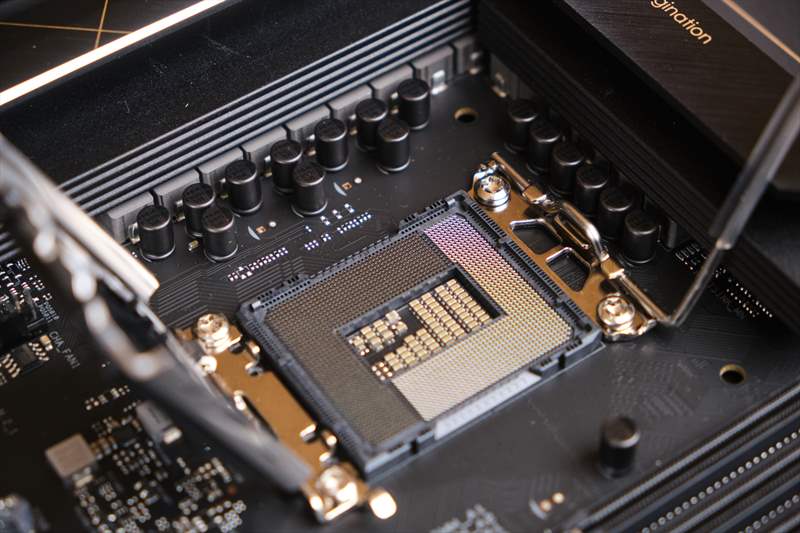

Socket-ul LGA 1700 de pe B660.

Alimentarea procesoarelor se face cu 3 x 4 Pin ( asadar alegeti o sursa cu suficienti conectori de acest fel ).

O parte din conectorii de jos ai placii.

Acest ProArt B660 are in denumire un D4 pentru ca este compatibil cu memoria DDR4 pentru procesoarele Alder-Lake.







Z690



Chipsetul Z690 nu este primul prezentat pe blog, recent m-am jucat si cu Z690 Aero G ( vezi material ). Acest Z690 de la Asus vine cu o conectivitate mult mai serioasa si un aspect mai placut pentru cei ce nu vor alb. ProArt Z690 Creator este echivalentul X570 de pe platforma AMD.





Specificatii cheie Asus Z690 Pro Creator



  • Suporta procesoarele Intel Alder Lake ( Generatia a 12-a );
  • Socket: LGA1700;
  • Suporta memorie RAM dual-channel DDR5 pana la 6000 Mhz ( O.C )  – 4 DIMM-uri ( maxim 128 GB );
  • VRM cu 16+1 faze directe – gata de 70A;
  • Conexiune Retea: 1 x 10 GbE + 1 x 2.5 GbE;
  • Conectivitate: 1 x HDMI 2.1,  2 x Display Port 1.4,  6 x USB 3.2 A +  2 x Thunderbolt 4 si porturi audio;
  • 7 Headere cu 4 pini pentru ventilatoare;
  • 4 Headere RGB;
  • Alimentare 24 pini + Aditionala de 6 pini;
  • 3 x PCIe ( 16X + 8X + 4X );
  • Interfata Audio Realtek S1220A 7.1;
  • 3 sloturi M.2 NVMe PCI-E 4.0 + 1 x PCIe 3.0;
  • 8 porturi SATA 3.0;
  • Chipsetul suporta RAID 0/1/5 si 10;
  • Suport pentru Windows 11;
  • Format ATX (30.5 cm x 24.4 cm ).



Inspectie Vizuala



Asta e cutia placii, design cu negru si auriu similara cu fratii mai mici.

Conectivitatea masiva se regaseste si pe Z690 nu doar pe X570 ( acestea fiind in mare parte identice ).

Cele 8 porturi SATA sunt separate in 2 grupuri.

Cele 6 laterale functioneaza chiar si cand sunt 4 sloturi M.2 ocupate. Cele 2 din poza de mai sus se anuleaza in acest scenariu.

Asa arata sloturile M.2 cu si fara racire.

Racirile chiar daca nu par mare lucru, ele ajuta mai ales cu SSD-urile PCIe 4.0.

Sicket-ul LGA1700 este acum mai mare, dar pe masura lui sunt si VRM-urile racite pasiv cu radiatoare supradimensionate.

Ce se mai observa la Z690 este faptul ca are 2 tipuri de gauri pentru backplate ( aceasta suporta si prinderi LGA1700 de noctua si cele vechi LGA1200 ).

Alimentarea procesorului se face cu 3 x 4 pini.

Asus ProArt Z690 vine cu 7 headere pentru ventilatoare si 4 RGB.

Acest Z690 suporta memorie DDR5 pana la 6000 MHz ( lucru pe care l-am si testat ).

Placa a fost foarte stabila dupa ultimul update de bios si am sa revin curand cu review-ul unui kit de 6000 MHz.

Alimentarea placii de baza este de 24 + 6 Pini extra de la un conector PCIe.

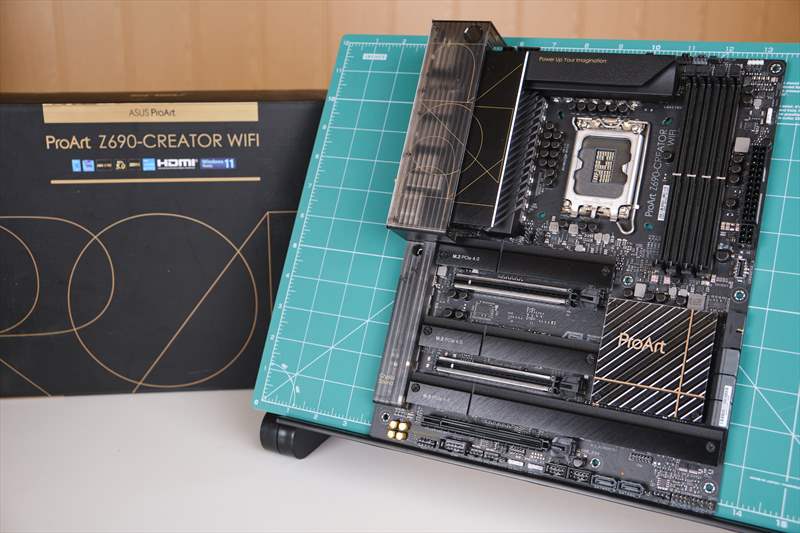

ProArt Z690 este o placa de baza solida ca si conectivitate si implementare.

Depaseste X570 prin simplul fapt ca este mai noua si vine cu suport DDR5.



Concluzie



Seria ProArt de la Asus este cu siguranta una dintre cele mai consistente serii de placi de baza orientate catre creatorii de continut. Dupa cum s-a vazut si in prezentarile/fotografiile de mai sus, conectivitatea este una din cele mai evidente avantaje ale acestor placi. Secundar ramane calitatea componentelor, iar pe locul trei ar fi design-ul si lipsa iluminarii RGB.
Cu ajutorul acestor placi de baza se pot face sisteme pentru editare foto/video, randare 3D, grafica si chiar si jocuri. Optiunile sunt multiple, iar alaturi de monitoarele Asus ProArt aceste desktop-uri vor fi excelente.
ProArt B550 este un chipset middle-end pe AM4 care este potrivit pentru echiparea alaturi de Ryzen 5/7/9 pentru editare foto si editare video. Chiar daca conectivitatea si sloturile M.2 nu sunt de top, as alege aceasta placa de baza pentru orice sistem unde se vrea o placa durabila.
Reteaua duala 2,5 GbE permite conectarea la un NAS performant si la reteaua de internet cat mai rapid cu putinta. ProArt B550 arata bine si reprezinta cel mai accesibil model din serie pentru platforma AMD.

ProArt X570 este varful de gama din seria ProArt pentru AMD si ofera tot ce inseamna mai bun pe partea de conectivitate USB si de retea. Conexiunea 10 GbE permite utilizatorilor de QNAP-uri cu un astfel de port sa transfere la ~450 MB/s ( vezi test retea QNAP ).
VRM-ul acestei placi permite un overclock mai serios alaturi de un 5900/5950X fara probleme de stabilitate. Sloturile M.2 sunt toate PCIe 4.0 si workstation-ul va beneficia de cea mai rapida stocare fara cabluri. ProArt X570 este placa de baza preferata pe care as recomanda-o oricui vrea o implementare de top pe AM4.
Asus ProArt B660 este concurenta directa pentru B550 de la AMD. Vine cu suport LGA1700 si memorie DDR4 spre deosebire de Z690 care implementeaza DDR5. Conectivitatea este decenta, exact ca pe B550, dar nu ajunge la nivelul ei pe USB-uri si porturi 2.5 GbE.
Aceasta placa se poate “asocia” cu procesoare K si non-K din seria Alder Lake, dar nu se poate aplica overclock pe acestea. Singura parte de overclock se poate face la memorie. B660 este un chipset cu o clasa sub B550 de la AMD, dar merita luat in considerare pentru utilizatori casnici care vor ceva de calitate.
Am pastrat pentru final o concluzie despre ProArt Z690. Acest model este o placa de baza serioasa si pe masura X570, dar poate si putin peste. Este prima placa din serie cu suport DDR5 si cel mai solid VRM pentru overclock alaturi de un 12900K.
Conectivitatea este si ea peste asteptari si face aceasta placa ideala pentru un workstation high-end. Toate placile ProArt prezentate sunt faine, tot ce trebuie este sa fie pe placul viitorilor posesori si, mai important, potrivite nevoilor acestora.
Pretul pentru placile prezentate de la Asus variaza intre 1300 lei ( B660 ) si 2900 lei ( Z690 ), iar variantele AMD B550 au un pret de 1400 lei, respectiv 2500 lei ( X570 ). Toate aceste placi sunt disponibile in Romania la  PC Garage ( vezi oferta )eMAG ( vezi oferta ) evoMAG ( vezi oferta ) si CEL.ro ( vezi oferta ).  Link-urile din acest articol sunt de afiliere, iar daca le folositit sustineti blogul!
